Trakaste testere
PILOUS – PROIZVOĐAČ PROFESIONALNIH TRAKASTIH TESTERA-proizvedenih u Češkoj

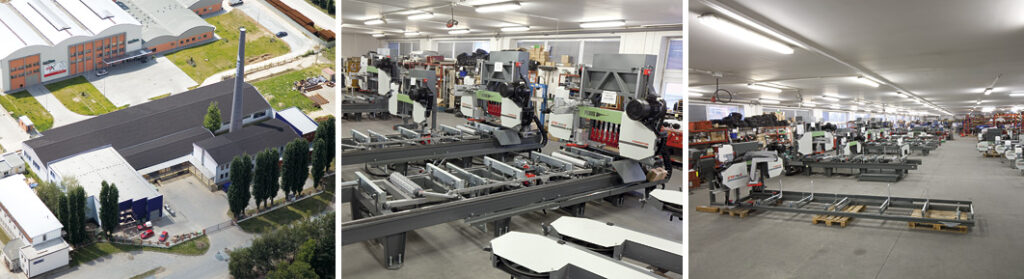

PILOUS je osnovan 1994. Iste godine je preduzeće plasirao na tržište prvu trakastu testeru tipa ARG 230.
Kompanija trenutno nudi oko 40 vrsta testera za sečenje metala, od malih ručnih testera do visoko produktivnih industrijskih CNC mašina. Današnja proizvodnja je nekoliko hiljada mašina godišnje.
Od početka je uspeh i brzi kontinuirani razvoj PILOUS-a omogućen maksimalnim isticanjem najsavremenije konstrukcije i kvaliteta mašina. Upotreba novih tehnologija i metoda, veoma robusna konstrukcija mašina i dizajn i osiguranje kvaliteta osiguravaju dugoročan vek trajanja i preciznost sečenja. Trenutna konstrukcija trakastih testera za metal predstavljaju najviši standard u svetu i na mnogo načina definiše trendove daljeg razvoja na tom polju.
Kompanija proizvodi širok spektar vrhunskih trakastih testera i mnogo dodatka i pribora.
Posmak pomoću gravitacije

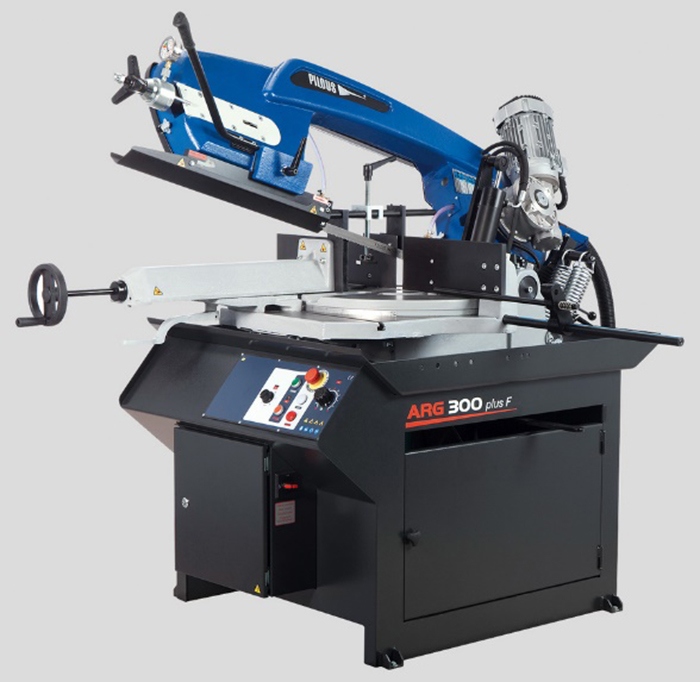

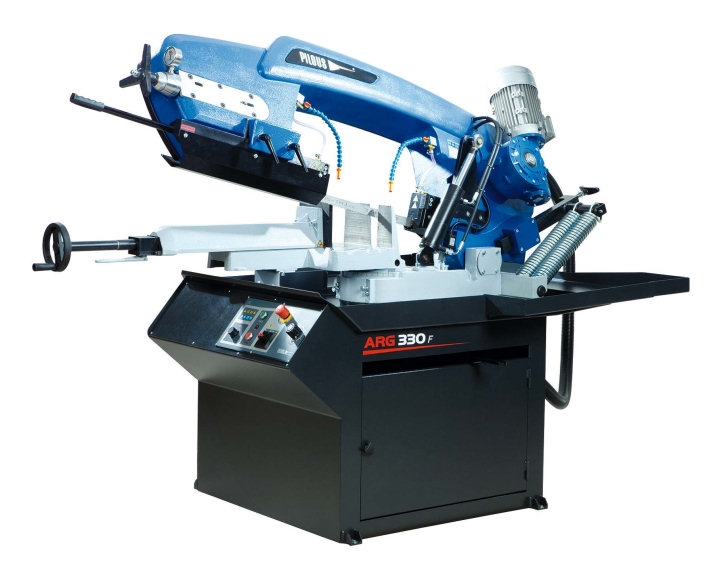

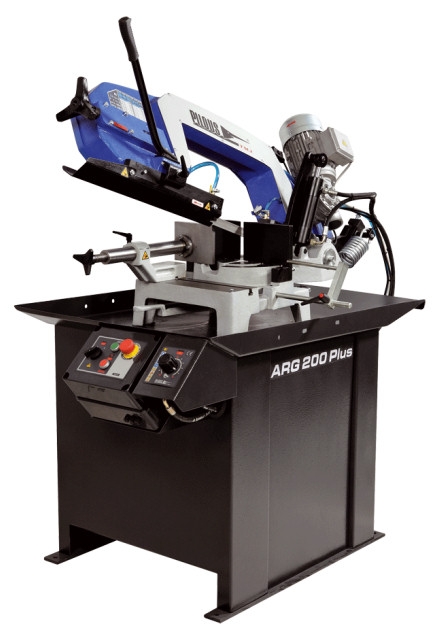

Familija mašina PILOUS ARG 200-330
Okvir trakaste testere ručno postavimo u gornju poziciju za sečenje, posmak sečenja daje težina okvira trake, a kontinualno podešavanje posmaka se izvodi sa prigušnim ventilom radnog hidrauličnog cilindra.
Postolje testere, obrtni sto i okvir takaste testere (ram) je od kvalitetnog odlivka i to daje mašini visoku stabilnost u radu i samim tim visoku tačnost sečenja.
Robusni okvir testere opremljen sa trakastom testerom dimenzija 27×0,9mm / 34×1,1mm koji omogućava kako serijsko sečenje punih materijala, kutijastih profila tako i parčanje kvalitetnih materijala.
Mogućnost kontinualnog podešavanja za sečenje pod uglom od – 60° desno do 45° levo – kod mašina sa oznakom PLUS – čini mašinu optimalnom za parčanje bravarskih konstrukcija. Savremena koncepcija okvira testere omogućava širok spektar sečenja pod uglom od 90°, odnosno kod sečenja pod uglom. Panel za rukovanje mašinom, odnosno dugme za regulisanje prigušnog ventila radnog hidrauličnog cilindra se nalaze na prednjoj strani mašine.
|
Pouzdanost |
|
|
|
| Presek 90° | 250 × 140 mm | 280 × 180 mm | 280 × 180 mm |
| Pogon | 400 V; 0,95 kW | 400 V; 1,4 kW | 400 V; 1,4 kW |
| Brzina trake | 40, 80 m/min | 40, 80 m/min | 40, 80 m/min |
| Dimenzije |
1430 x 750 x 1400 mm |
1680 x 750 x 1400 mm | 1640 x 750 x 1400 mm |
| Težina | 245 kg | 285 kg | 295 kg |
|
Pouzdanost |
|
|
|
| Presek 90° | 300 × 200 mm | 300 × 200 mm | 300 x 185 mm |
| Pogon | 400 V; 1,4 kW | 400 V; 1,4 kW | 400 V; 1,4 kW |
| Brzina trake | 35, 70 m/min | 35, 70 m/min | 35, 70 m/min |
| Dimenzije | 1690 x 750 x 1450mm | 1620 x 950 x 1420mm | 1690 x 750 x 1430 mm |
| Težina | 350 kg | 475 kg | 310 kg |
|
Pouzdanost |
|
|
|
| Presek 90° | 375 × 190 mm | 360 x 190 mm | 375 × 190 mm |
| Pogon | 400 V; 2,2 kW | 400 V; 1,55 kW | 400 V; 2,2 kW |
| Brzina trake | 15-90 m/min - bestepeno | 40, 80 m/min | 15-90 m/min - bestepeno |
| Dimenzije | 1760 x 890 x 1560mm | 1840 x 890 x 1520 mm | 1740 x 950 x 1560 mm |
| Težina | 455 kg | 460 kg | 625 kg |
|
Pouzdanost |
|
|
| Presek 90° | 400 × 200 mm | 400 × 200 mm |
| Pogon | 400 V; 3 kW | 400 V; 3,0 kW |
| Brzina trake | 15-90 m/min | 15-90 m/min |
| Dimenzije | 2290 x 1360 x 1660 mm | 2290 x 1360 x 1660 mm |
| Težina | 725 kg | 835 kg |
Hidraulični poluautomati
Familija trakastih testera PILOUS ARG 250-640 H., S.A.F.
Kod izvedbe trakastih testera H hidraulična jedinica služi za automatsko dizanje okvira trake posle završenog ciklusa sečenja. Visina dizanja okvira se može podesiti u zavisnosti od dimenzija radnog komada. Posmak prilikom sečenja materijala se odvija usled sopstvene težine okvira sa mogućnošću kontinualnog podešavanja pomoću prigušnog ventila radnog cilindra. Stezanje radnog komada I posmak materijala se izvodi ručno.
Kod izvedbe trakastih testera S.A.F. posle pritiska na jedno dugme dolazi do izvođenja kompletnog ciklusa sečenja: stezanje materijala, uključivanje trake, izvođenje operacije sečenja, zaustavljanje trake, dizanje okvira testere u početni gornji položaj, otpuštanje stezanja.
Gore navedeno sa dodatkom hidrauličnog posmaka prilikom sečenja omogućava produktivnost sečenja, pogotovu kod žilavijih materijala. Sa svim funkcijama je moguće I zasebno rukovati. Posmak materijala je ručni. Tipove testera S.A.F.isporučujemo sa jačim pogonskim motorom I frekventnim regulatorom u osnovnoj izvedbi. Ovo omogućava kontinualno podešavanje brzine trake u opsegu od 15-90 m/min. Optimalno podešavanje brzine trake u velikoj meri povećava produktivnost mašine, tačnost sečenja I rok trajanja trake. Podešavanje pritisne sile stezanja materijala kod svih tipova S.A.F. je deo standardne izvedbe.
Tipovi trakaste testere ARG 250 H i ARG 300 H se mogu isporučiti I sa jačim pogonskim motorom I sa frekventnim regulatorom, što omogućava podešavanje brzine trake u opsegu od 15-90 m/min sa čime se može povećati produktivnost mašine I rok trajanja trake. Tipovi S.A.F. u osnovnoj izvedbi sadržavaju ovu opciju.
Tipovi trakastih testera sa oznakom Plus omogućavaju zakretanje okvira u desnom I levom smeru za sečenje pod uglom. Preseci sečenja su detalno vidljivi u tabelama kod pojedinih mašina.
|
ARG 260 S.A.F. |

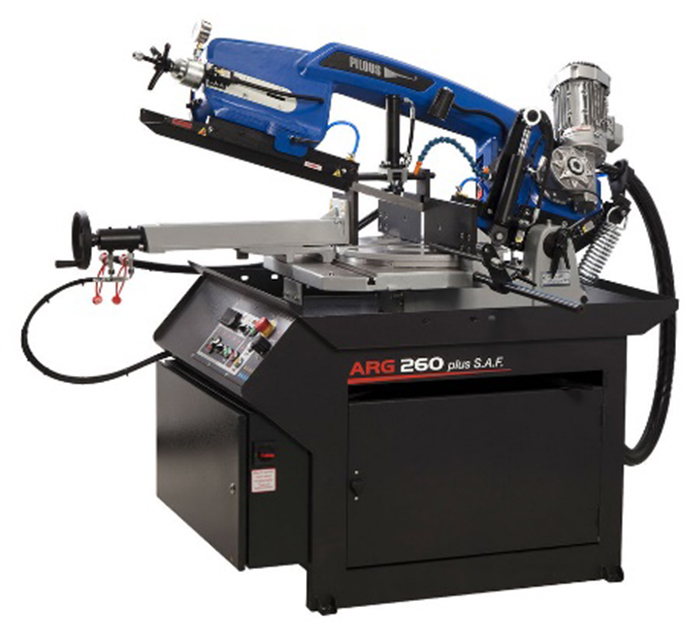

ARG 260 PLUS S.A.F. -45° / +60° |
ARG 300 S.A.F. |
| Presek 90° | 300 × 200 mm | 300 × 200 mm | 375 × 190 mm |
| Pogon |
400 V; 2,2 kW |
400 V; 2,2 kW |
400 V; 2,2 kW |
| Brzina trake | 15-90 m/min | 15-90 m/min | 15-90 m/min |
| Dimenzije | 950 x 1520 x 1470 mm | 1470 x 951 x 1455 mm | 1760 x 890 x 1560 mm |
| Težina | 480 kg | 580 kg | 550 kg |
|

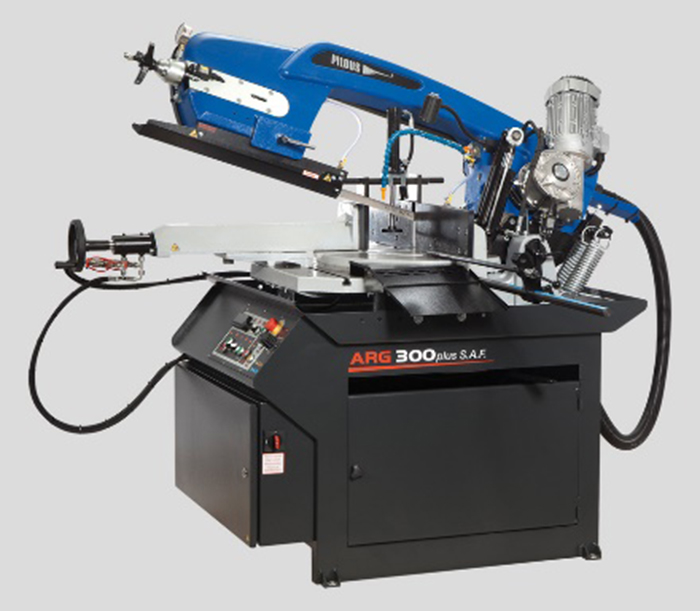

ARG 300 PLUS S.A.F. -45° / +60° |
ARG 330 S.A.F. |

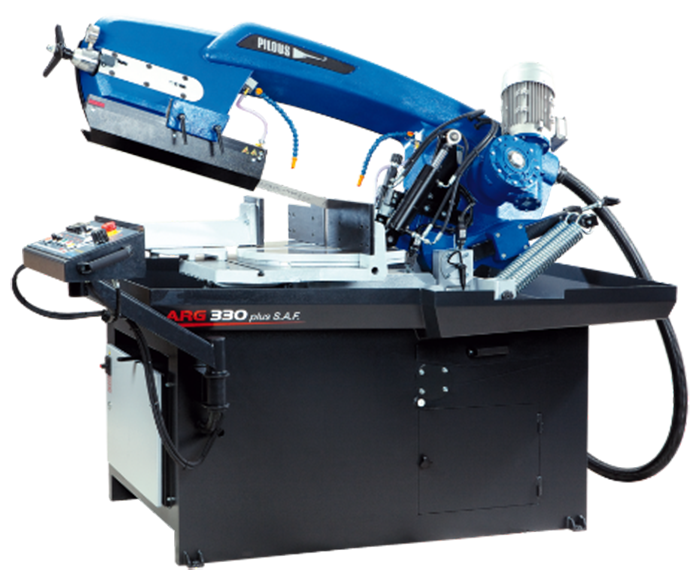

ARG 330 PLUS S.A.F. -45° / +60° |
| Presek 90° | 375 x 190 mm | 400 × 200 mm | 400 × 200 mm |
| Pogon |
400 V; 2,2 kW |
400 V; 3 kW | 400 V; 3 kW |
| Brzina trake | 15-90 m/min | 15-90 m/min | 15-90 m/min |
| Dimenzije | 1740 x 950 x 1560 mm | 1350 x 2200 x 1750 mm | 1900 x 2250 x 1750 mm |
| Težina | 690 kg | 665 kg | 720 kg |
![ARG 300 PLUS S.A.F.](https://apotekaheba.dev-holistic.com/wp-content/uploads/2024/12/ARG_300_PLUS_S.A.F._.jpg")
|

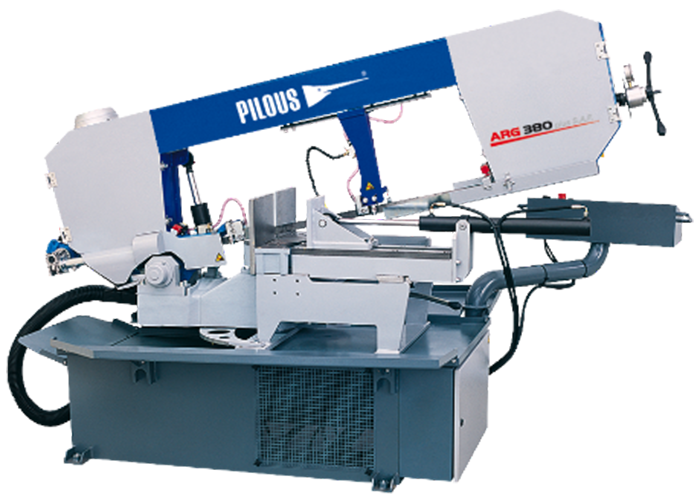

ARG 380 PLUS S.A.F. -45° / +60° |
ARG 400 PLUS S.A.F. -45° / +60° |

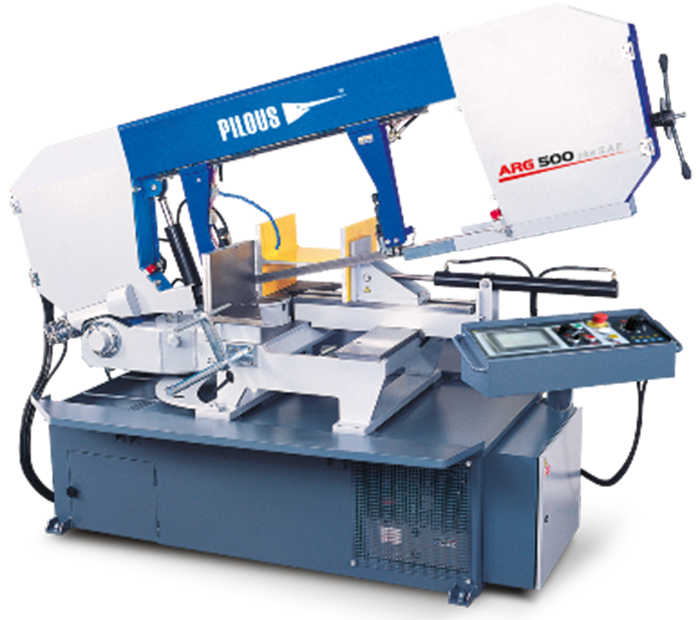

ARG 500 PLUS S.A.F. -45° / +60° |
| Presek 90° | 510 × 340 mm | 460 × 300 mm | 620 × 450 mm |
| Pogon | 400 V; 3 kW | 400 V; 3 kW | 400 V; 4 kW |
| Brzina trake | 15 - 90 m/min | 15 - 90 m/min | 15 - 90 m/min |
| Dimenzije | 1350 x 2650 x 1400 mm | 1410 x 2370 x 1580 mm | 1410 x 2370 x 1580 mm |
| Težina | 1.025 kg | 1.225 kg | 1.530 kg |
CNC Automati
Familija trakastih testera PILOUS ARG 260-330 CF-NC Automat
Potpuno automatska CNC trakasta testera nove izvedbe je opremljena sa servo pogonom, novim sistemom upravljanja i novim panelom za rukovanje.
Servo motor obezbeđuje velike brzine i tačnost dodavanja materijala pomoću kugličnog zavojnog vretena.
Centralni panel za upravljanje je opremljen sa ekranom na dodir (touch screen display) veličine 7,5”, koji obezbeđuje jednostavnu i kontinualnu kontrolu nad svim funkcijama mašine.
Upravljačka jedinica omogućava tačno i brzo podešavanje željenih dužina radnog komada sa 60 programa. Postoji mogućnost programiranja različitih brojeva komada i dužina. Mašina može da funkcioniše kao automat, poluautomat i u ručnom modu. Ako je mašina podešana za ručni mod rada svaka funkcija na mašini se može ručno podešavati.
Osnova tačnosti sečenja i kvaliteta sečenja, odnosno dugog veka trajanja mašine je robusna izvedba okvira testere i ostalih delova mašine, Sistem dodavanja materijala i postolje mašine je takođe veoma masivno. Frekventni regulator omogućava optimalno podešavanje brzine trake u opsegu od 15-90 m/min što dovodi do povećanja produktivnosti mašine i povećanja tačnosti sečenja.
Robusna izvedba mašine omogućuje opcionalno instaliranje transportera strugotine.
|
|
|
|
| Presek 90° | 245 × 250 mm | 305 × 290 mm | 360 × 250 mm |
| Pogon |
400 V; 2,2 kW |
400 V; 2,2 kW | 400 V; 3 kW |
| Brzina trake | 15-90 m/min | 15-90 m/min | 15-90 m/min |
| Dimenzije | 1500 x 2150 x 1350 mm | 1650 x 2150 x 1400 mm | 1930 x 2070 x 1600 mm |
| Težina | 912 kg | 1020 kg | 1.350 kg |
Dvostubne poluautomatske trakaste testere

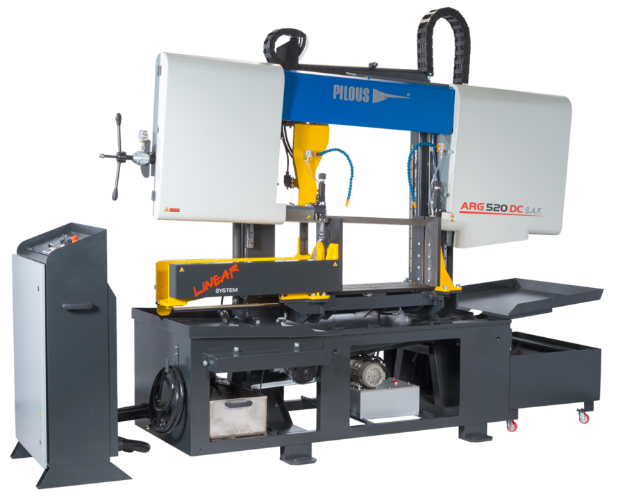

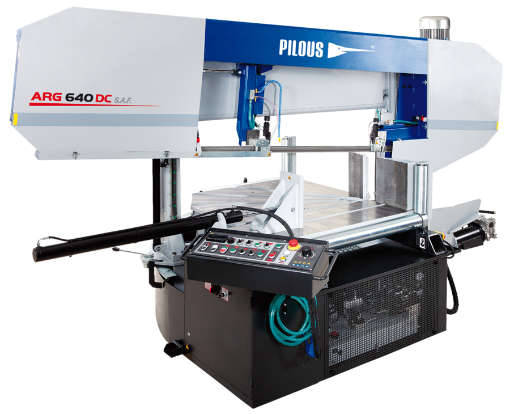

Familija trakastih testera tipa ARG 330 DC S.A.F. – ARG 640 DCT S.A.F.
Dvostubno vođenje rama trake obezbeđuje maksimalnu krutost i tačnost sečenja. Masivna izvedba omogućuje sečenje velikih preseka.
Pritiskom na jedan prekidač se odvija ceo ciklus sečenja: hidraulično stezanje materijala, uključivanje glavnog pogona, sečenje materijala, zaustavljanje trake, podizanje okvira trake u početni položaj, otvaranje mengele.
U ručnom modu ima mogućnosti za podešavanje svih funkcija.
Sila stezanja je kod svake testere tipa S.A.F. deo standardne opreme.
Visina podizanja okvira se može podešavati za različite dimenzije materijala. Posmak spuštanja okvira trakaste testere se odvija pomoću gravitacije, odnosno pomoću težine okvira, pri tome postoji mogućnost bestepenog hidrauličnog regulisanja brzine posmaka pomoću prigušnog ventila.
Stezanje materijala se odvija hidraulično, a posmak materijala se odvija ručno.
Moderna izvedba okvira trakaste testere omogućava sečenje i većih profila pod uglom od 90°.
Vanredno robusna konstrukcija mašine izrađena od odlivaka od sivog liva, uključujući i okvir trakaste testere, što je za ovu dužinu trake izvanredna prednost. Omogućava visoku tačnost sečenja i dug vek trajanja mašine.
U standardnoj opremi mašine se nalazi frekventni regulator, koji omogućava izbor optimalne brzine rezanja bestepeno u opsegu od 20 – 90 m/min. Testera se može primeniti za najteže uslove rada u non-stop pogonskom modu za sečenje radnih predmeta velikih poprečnih preseka.

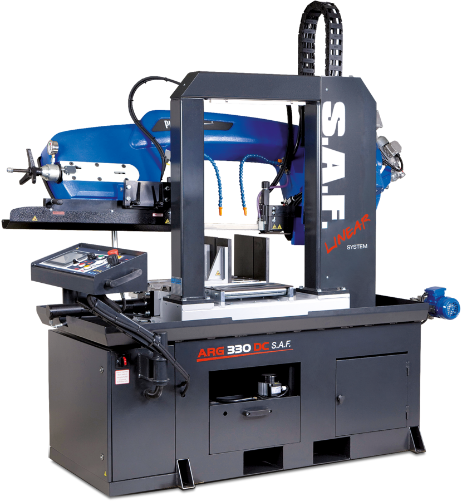

ARG 330 DC S.A.F. u osnovnoj izvedbi ima ugrađenu regulaciju pritiska na traku sa obe strane i elektronski pogonjenu četku za čišćenje trake
|
Dvostubne testere |
|
|
|
| Presek 90° | 360 × 310 mm | 700 x 480 mm | 1.100 x 550 mm |
| Pogon | 400 V; 3 kW | 400 V; 4 kW | 400 V; 7,5 kW |
| Brzina trake | 15-90 m/min | 15-90 m/min | 15-90 m/min |
| Dimenzije | 1450 x 2500 x 1950 mm | 1020 x 2980 x 2330 mm | 3.800 x 2.500 x 2.050 mm |
| Težina | 1170 kg | 1720 kg | 4.200 kg |
Dvostubne CNC automatske trakaste testere

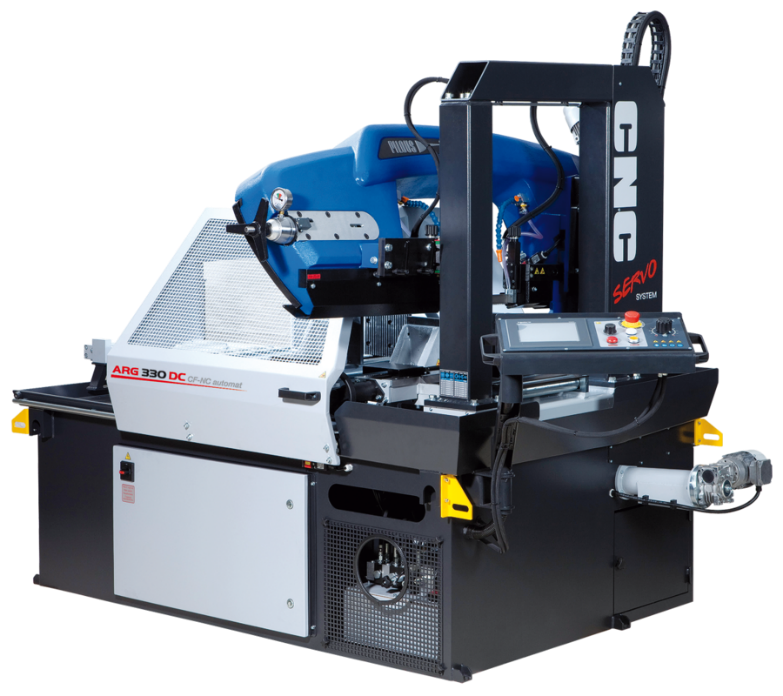

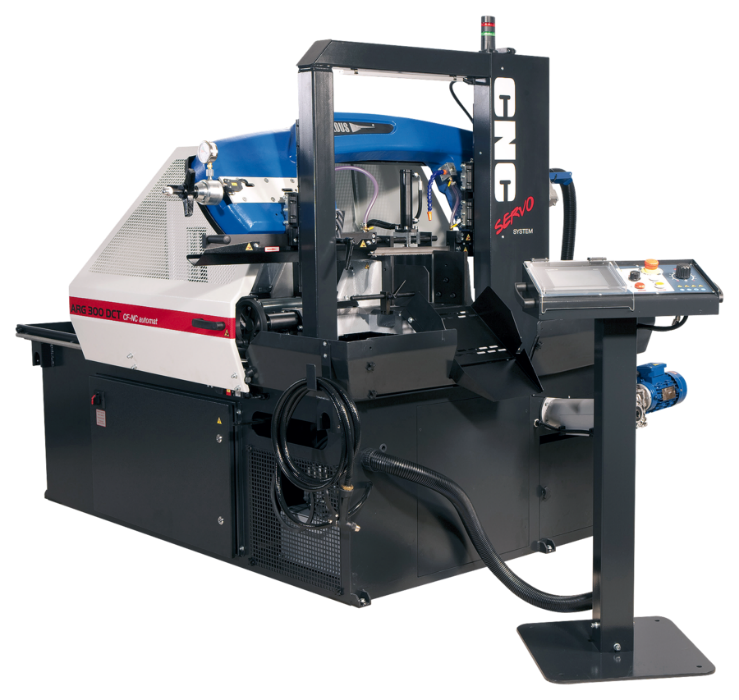

Familija trakastih testera tipa ARG 300 DC CF-NC automat – ARG 520 DC CF-NC automat.
Potpuno automatska CNC trakasta testera je pogodna za sečenje većih serija u non-stop radu.
Potpuno nova revolucionarna koncepcija livenog okvira trake je unikatne konstrukcije. Masivni okvir trake od odlivka od sivog liva pripada kategoriji dvostubnih trakastih testera.
Masivni okvir se kreće na dva stuba na linearnim vođicama, koje obezbeđuju tačno i efiksano vođenje okvira trake. Mašina je opremljena sa servo pogonom, novim sistemom upravljanja i novim panelom za rukovanje.
Servo motor obezbeđuje velike brzine i tačnost dodavanja materijala pomoću kugličnih zavojnih vretena.
Centralni panel za upravljanje je opremljen sa ekranom na dodir (touch screen display) veličine 7,5”, koji obezbeđuje jednostavnu i kontinualnu kontrolu nad svim funkcijama mašine.
Upravljačka jedinica omogućava tačno i brzo podešavanje željenih dužina radnog komada sa 60 programa. Postoji mogućnost programiranja različitih brojeva komada i dužina. Mašina može da funkcioniše kao automat, poluautomat i u ručnom modu. Ako je mašina podešena za ručni mod rada svaka funkcija na mašini se može ručno podešavati.
Osnova tačnosti sečenja i kvaliteta sečenja, odnosno dugog veka trajanja mašine je robusna izvedba okvira testere i ostalih delova mašine, Sistem dodavanja materijala i postolje mašine je takođe veoma masivno. Frekventni regulator omogućava optimalno podešavanje brzine trake u opsegu od 15-90 m/min što dovodi do povećanja produktivnosti mašine i povećanja tačnosti sečenja.
Robusna izvedba mašine omogućuje opcionalno instaliranje transportera strugotine.
|
Dvostubne CNC testere |
|
|
|
| Presek 90° | 360 × 295 mm | 360 × 310 mm | 700 x 480 mm |
| Pogon | 400 V; 2,2 kW | 400 V; 3 kW | 400 V; 4 kW |
| Brzina trake | 15-90 m/min | 15-90 m/min | 15-90 m/min |
| Dimenzije | 2100 x 1700 x 1600 mm | 2350 x 2400 x 2100 mm | 3.200 x 2.500 x 3.000 mm |
| Težina | 1270 kg | 1320 kg | 3.100 kg |
