Stubne bušilice
Familija stubnih bušilica italijanskog proizvođača BIMAK
Tradicija kompanije Bimak započela je u Italiji 1947. godine i više od 70 godina aktivnosti obeležilo je napredak i razvoj kako bi se stekla i potvrdila pozicija lidera u proizvodnji mašina za bušenje, sa 100% mehaničkih komponenti mašina proizvedenih u okviru sopstvene proizvodne strukture.
| Stubne bušilice |
|
|
|
| Max prečnik bušenja u čeliku | 18 mm | 25 mm | 30 mm |
| Hod vretena | 85 mm | 110 mm | 110 mm |
| Završetak glavnog vretena | MK 2 | MK 3 | MK 3 |
| Opseg brojeva obrtaja glavnog vretena |
200-2800 (10), |
135-1900 (10), |
35-1980 (14), |
| Snaga motora | 0,57 (0,75 var) kW | 0,60 (1,50 var) kW | 1,10 (1,50 var) kW |
| Hodovi stola X i Y | - | 240x485 (kod verzije 25 TMC) | 465x240 (kod verzije 30 CR) |
| Horizontalna površina radnog stola | 255x210, 240x240 mm | 400x300, 300x300, 240x600 mm | 340x340, 350x350, 240x600 mm |
| Stubne bušilice |
|
|
| Max prečnik bušenja u čeliku | 35 mm | 40 mm |
| Hod vretena | 155 (140) mm | 155 (130) mm |
| Završetak glavnog vretena | MK 4 | MK 4 |
|
Opseg brojeva obrtaja glavnog vretena |
45 - 1650 (14), 100 - 2000 (bezstepeno) min-1 |
45 - 1650 (14), |
| Snaga motora | 1,5 (2,2 s.tronic) | 1,5 (2,2) |
| Hodovi stola X i Y | 465x240 (kod verzija 35 MT/C i 35 AU/C) | 540x240 (kod verzija 40 TF/C, 40 TAF/C) |
| Horizontalna površina radnog stola | 420x420 mm | 450x450, 420x420, 270x800 mm |
Radijalne bušilice
Familija radijalnih bušilica italijanskog proizvođača Itama
| Radijalne bušilice |
|
||
|
Max prečnik |
38 mm | 45 mm | 55 mm |
| Hod vretena | 210 mm | 315 mm | 315 mm |
|
Završetak glavnog |
MK4 | MK4 | MK5 |
|
Opseg brojeva |
88 - 1500 min-1 | 25 - 2000 min-1 | 25 - 2000 min-1 |
| Snaga motora | 1,5 kW | 3 kW | 4 kW |
| Radna površina stola | 500x400x300 mm | 500x630x500 mm | 500x630x500 mm |

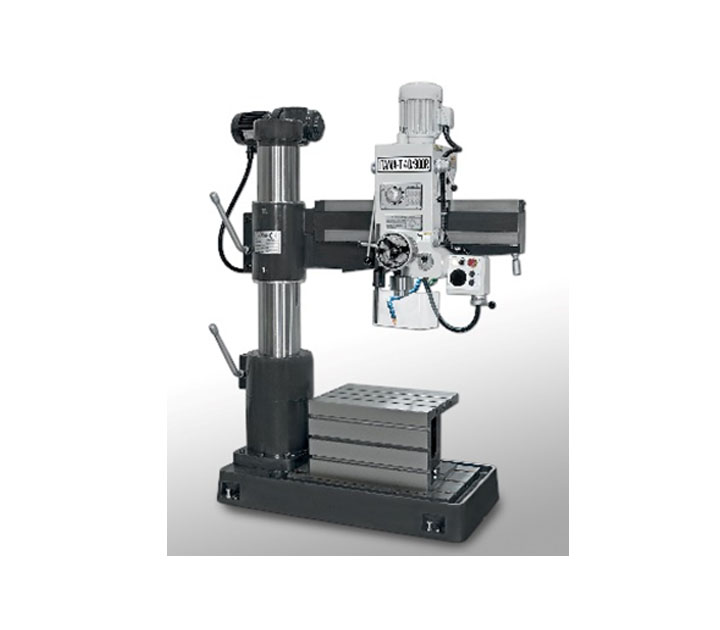

T40 - 900 R
T45 - 1250 RH
T55 - 1600 RH| Radijalne bušilice |
|
||
|
Max prečnik |
65 mm | 80 mm | 100 mm |
| Hod vretena | 400 mm | 450 mm | 500 mm |
|
Završetak glavnog |
MK5 | MK6 | MK6 |
|
Opseg brojeva |
20 - 1600 min-1 | 16 - 1250 min-1 | 8 - 1000 min-1 |
| Snaga motora | 5,5 kW | 7,5 kW | 15 kW |
| Radna površina stola | 800x630x500 | 1000x800x560 mm | 1250x800x630 mm |
T63 - 2000 RH

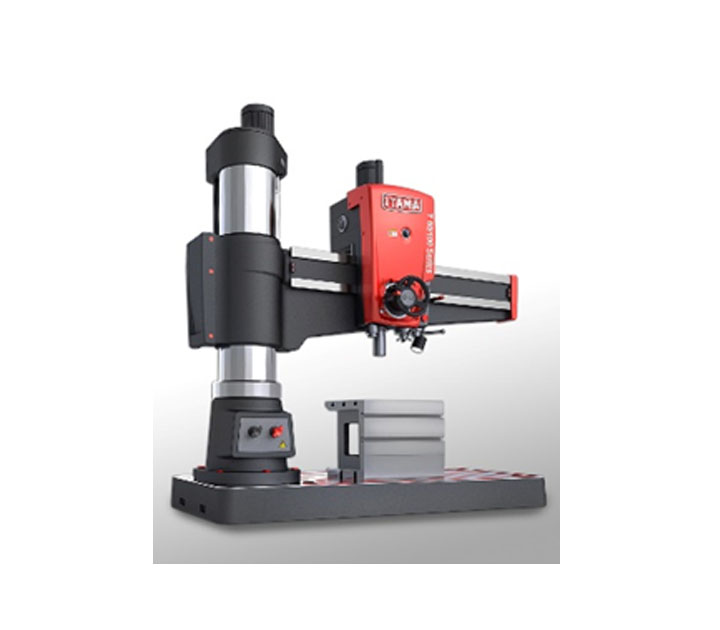

T80 - 2500 RH

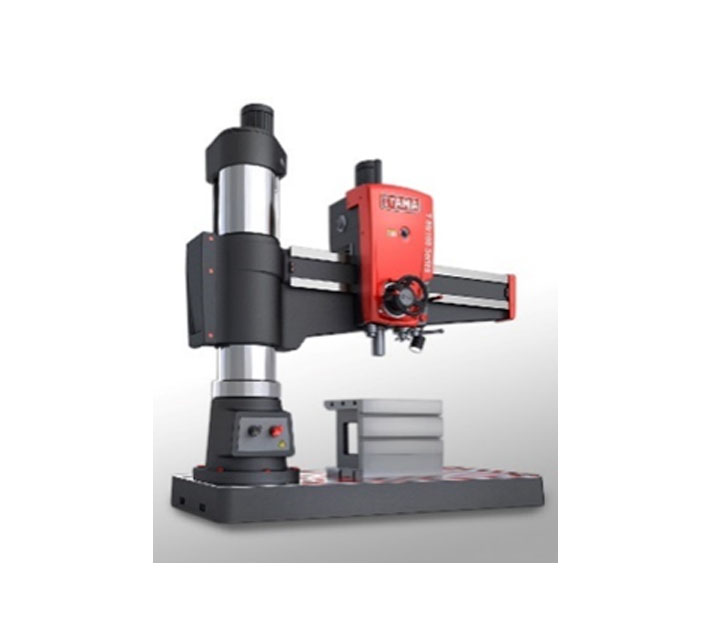

T100 - 3000 RHKlasične i specijalne radijalne bušilice
Mašine pogodne za bušenje, istrugavanje, razvrtanje i urezivanje navoja kod velikih mašinskih elemenata. Mogu da se primenjuju u pojedinačnoj i serijskoj proizvodnji. Karakteristično za ove mašine je velika produktivnost i tačnost.
| Radijalne bušilice |
VR 50 |
VOM 50 |
VSPQ 63 |
| Max.prečnik bušenja u čeliku | 50 mm | 50 mm | 63 mm |
| Max. hod pinole | 315 mm | 350 mm | 300 mm |
| Završetak glavnog vretena | MORSE 5 | MORSE 5 | ISO 40 |
| Opseg broja obrtaja glavnog vretena | 25 - 1.600 min⁻¹ | 16 - 800 min⁻¹ | 20 - 3.150 min⁻¹ |
| Snaga motora | 4 kW | 4 kW | 15 kW |
| Horizontalna površina radnog stola | 1.570 × 1.000 mm | 2.610 × 1.050 mm | 2.610 × 1.050 mm |
| Radijalne bušilice |
VO 75 |
VOP 104 |
| Max.prečnik bušenja u čeliku | 75 mm | 100 mm |
| Max. hod pinole | 380 mm | 475 mm |
| Završetak glavnog vretena | MORSE 5 | MORSE 6 |
| Opseg broja obrtaja glavnog vretena | 11,2 - 2.000 min⁻¹ | 9 - 2.800 min⁻¹ |
| Snaga motora | 7,5 kW | 11 kW |
| Horizontalna površina radnog stola | 2.300 × 1.100 mm | - |
